こんにちは、1級整備士のRTです。
「1級整備士なら、バックカメラの取り付けなんてサクッとできるでしょ？」と思われるかもしれません。しかし、実は私、プライベートでバックカメラをゼロからDIYで取り付けるのは今回が初めてでした。

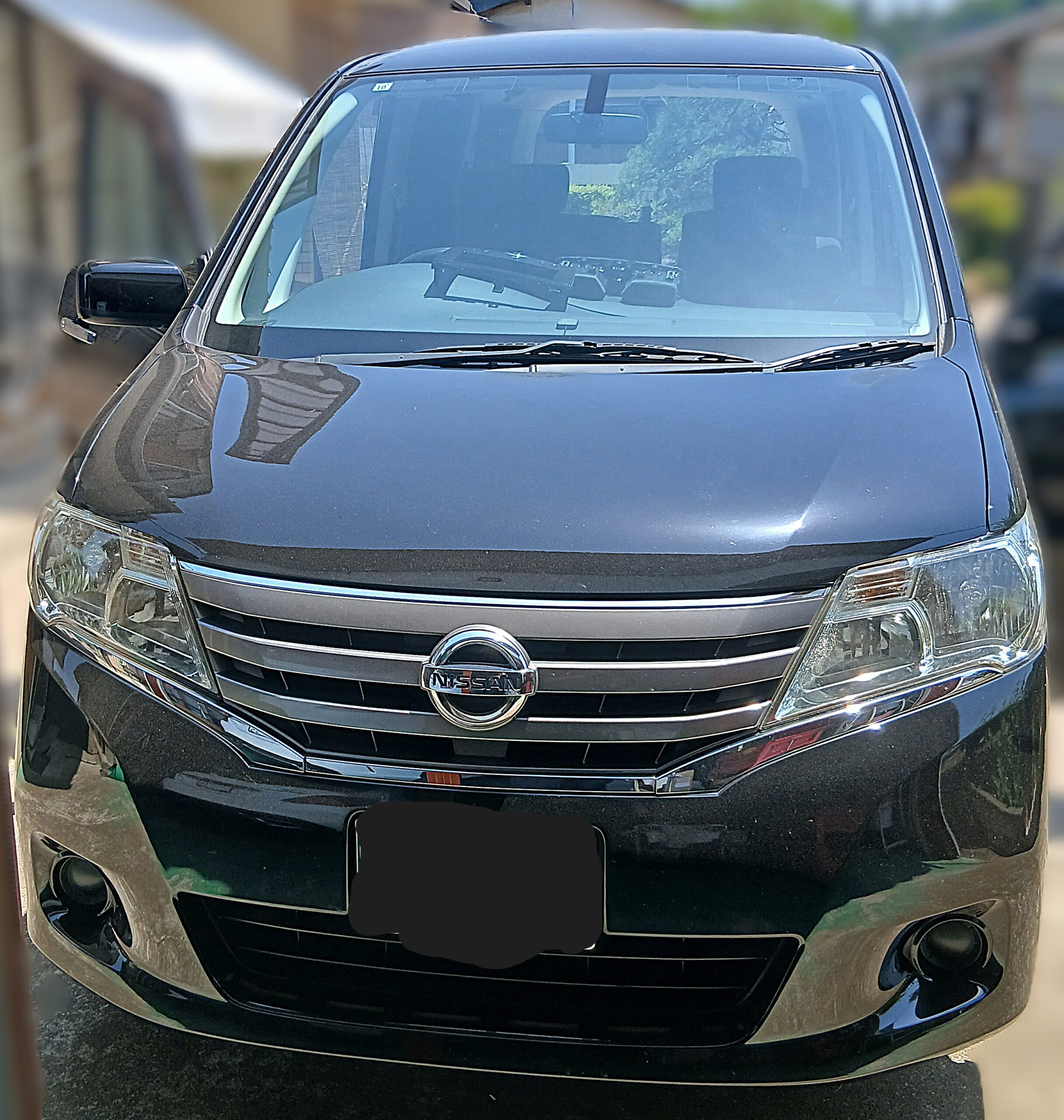

我が家の8万円セレナ（C26型）は、購入時に社外ナビの「イクリプス AVN-V01」が付いていたものの、バックカメラは無い状態。ミニバンをカメラなしで乗るのはさすがに厳しい（特に妻が運転するので…）ということで、完全DIYでの後付けに挑戦しました。
結果から言うと、たっぷり3〜4時間の大苦戦！ 配線の延長からはんだ付け、リアゲートの穴開け、悪名高き「ゴムジャバラ通し」、そしてまさかのカメラ上下逆ポカまで……。
今回は、総額5,000円でイクリプスナビに純正並みにスッキリ接続できるパーツ選びの正解と、プロが泥臭く這いつくばって作業したリアルな手順を全公開します！
1. 今回購入した「総額5,000円」の格安セット
イクリプスのナビに一般的な社外カメラ（RCA端子）を接続する場合、そのままでは挿さりません。そこで、以下の2点を楽天市場で別々に揃えました。
- 社外バックカメラ（汎用RCA出力モデル）
- 価格：約4,000円
- 特徴：ナンバー灯付近にスッキリ収まるコンパクトタイプ。
- [今回使用した汎用バックカメラはこちら]↓

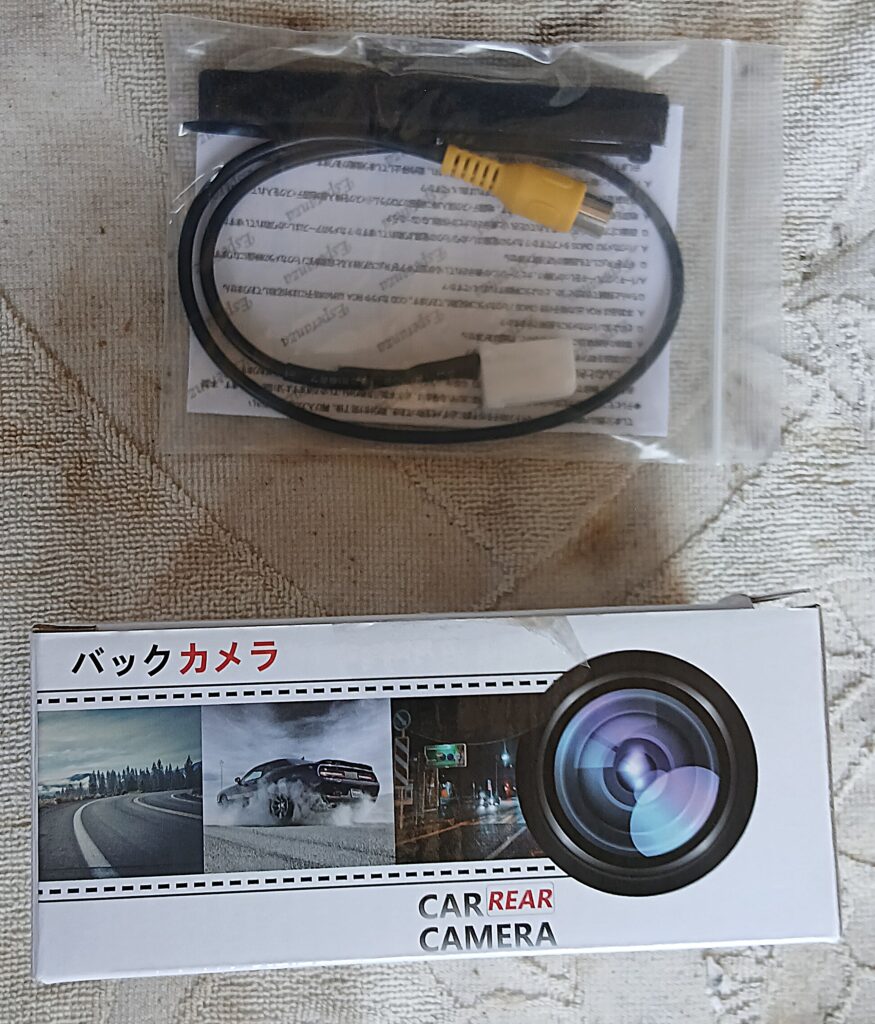

- イクリプス対応 カメラ入力変換ハーネス（4ピン→RCA変換）
- 価格：約1,000円
- 特徴：ナビ裏の4ピンコネクタを、社外カメラのRCA（黄色）に変換する必須パーツ。
- [イクリプス用カメラ変換ハーネスはこちら]↓
純正オプションのカメラをディーラーで買うと万単位でお金が飛びますが、この組み合わせなら総額約5,000円でバックカメラ環境が手に入ります！

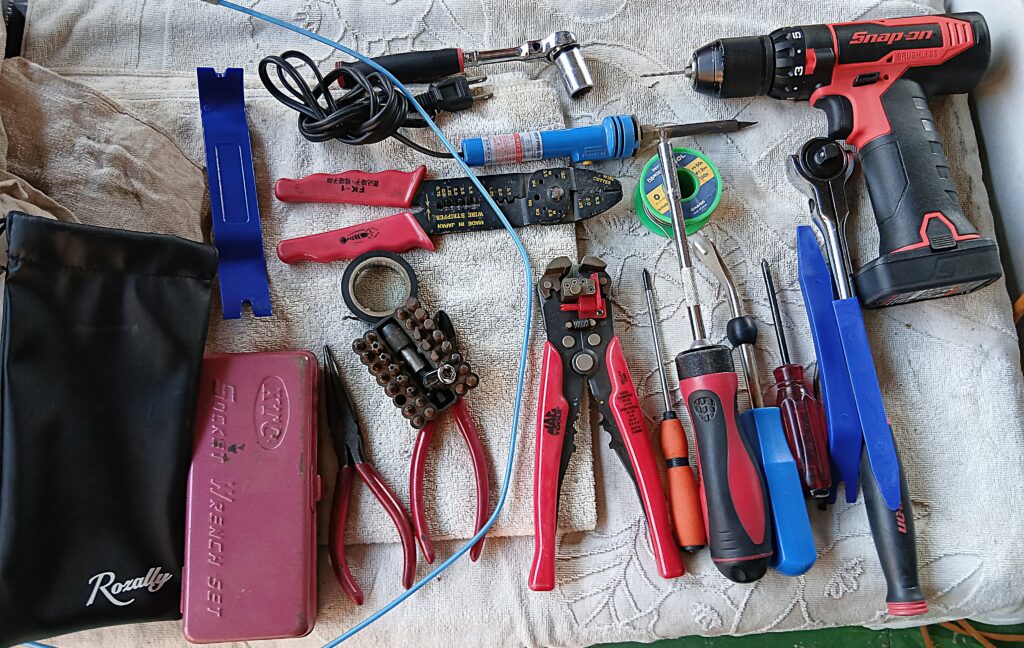

2. 今回のDIYで使用したガチ愛用工具一覧
作業効率と仕上がりを分けるのはやっぱり工具です。今回大活躍してくれた我が家の相棒たちを紹介します。
- Snap-on（スナップオン）コードレスドリルドライバー： リアガーニッシュへのビス留め下穴開けに使用。トルク管理がしやすく、DIYでも大活躍する最強の電動工具です。
- MAC TOOLS（マックツールズ）ワイヤーストリッパー： 配線の被覆むきが一瞬で決まります。
- 白光（HAKKO）はんだごて＆ペンチ類： 接触不良を防ぐため、配線延長の結線に使用。
- KTC ソケットレンチセット： ナビ周りのインパネ分解や, リアゲートのパーツ脱着用。
- 内張りはがし（ブルーのレバー）： クリップを傷つけずにリアゲートやインパネを外す必須アイテム。
- 配線通し（ブルーのワイヤー）： ゴムジャバラやリアゲート内に配線を引き込むための命綱。
3. 【実録】C26セレナ バックカメラ取り付けの全手順
ステップ1：最大の罠！バック信号・アース線の延長（はんだ付け）
いきなり最初のトラップです。テールランプ裏から分岐させる「バックランプシグナル（＋12V）線」と「ボディアース」ですが、カメラ付属の配線のままでは長さが絶妙に足りません！セレナのような大型ミニバンは、純正配線ルートに綺麗に這わせようとすると長さが不足します。

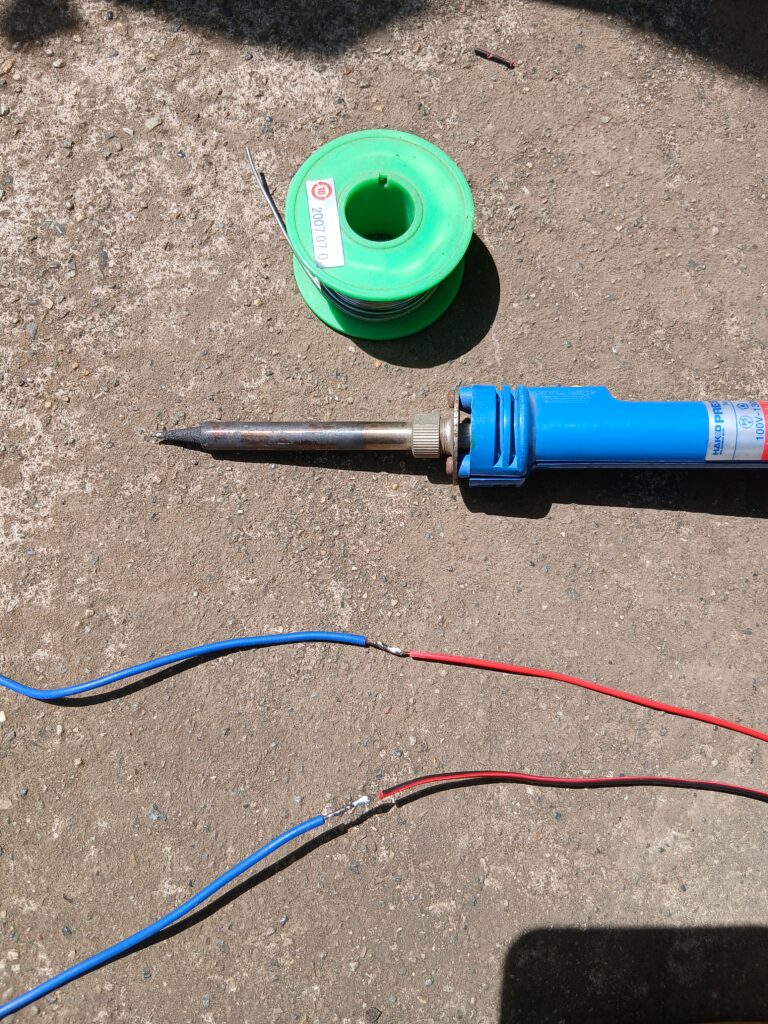

手持ちの配線を使って急遽、延長作業。ギボシだと後々接触不良の原因になるので、確実にはんだ付けし、収縮チューブで絶縁保護します。
ステップ2：リアガーニッシュの穴開け加工
カメラを純正風にスマートに隠すため、リアの「SERENA」ロゴが入ったメッキガーニッシュを加工します。

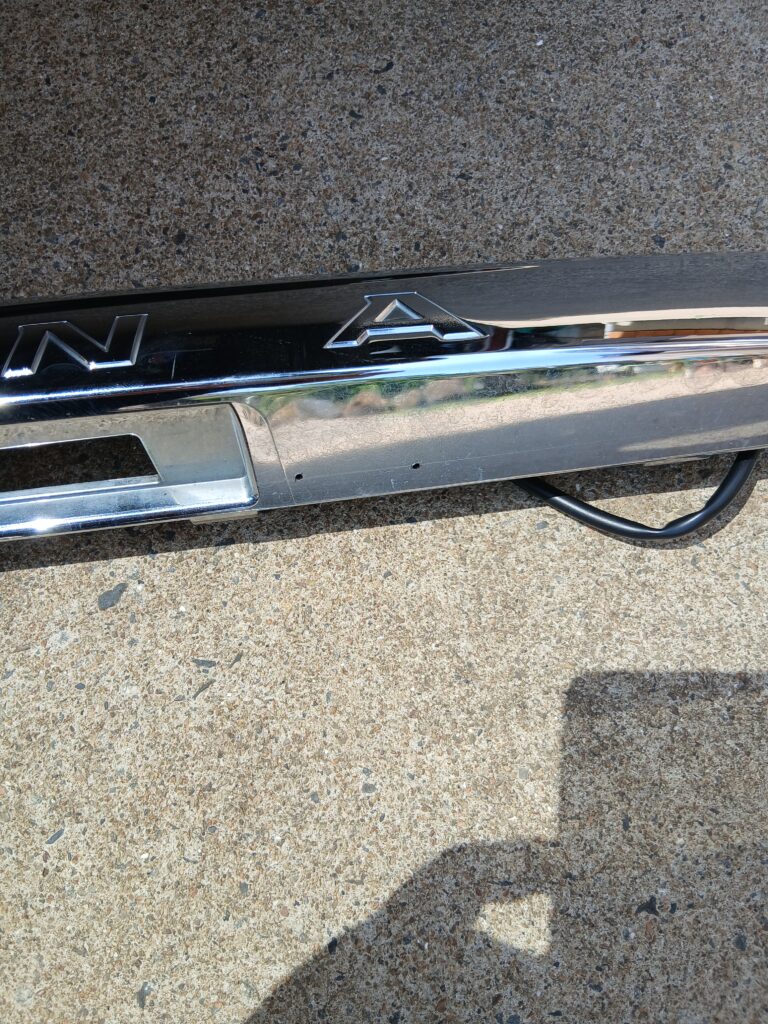

ガーニッシュを外してカメラのフィッティングを確認。位置が決まったらドリルでステー固定用の下穴を開けます。愛車にドリルで穴を開ける瞬間はプロでも緊張しますね。

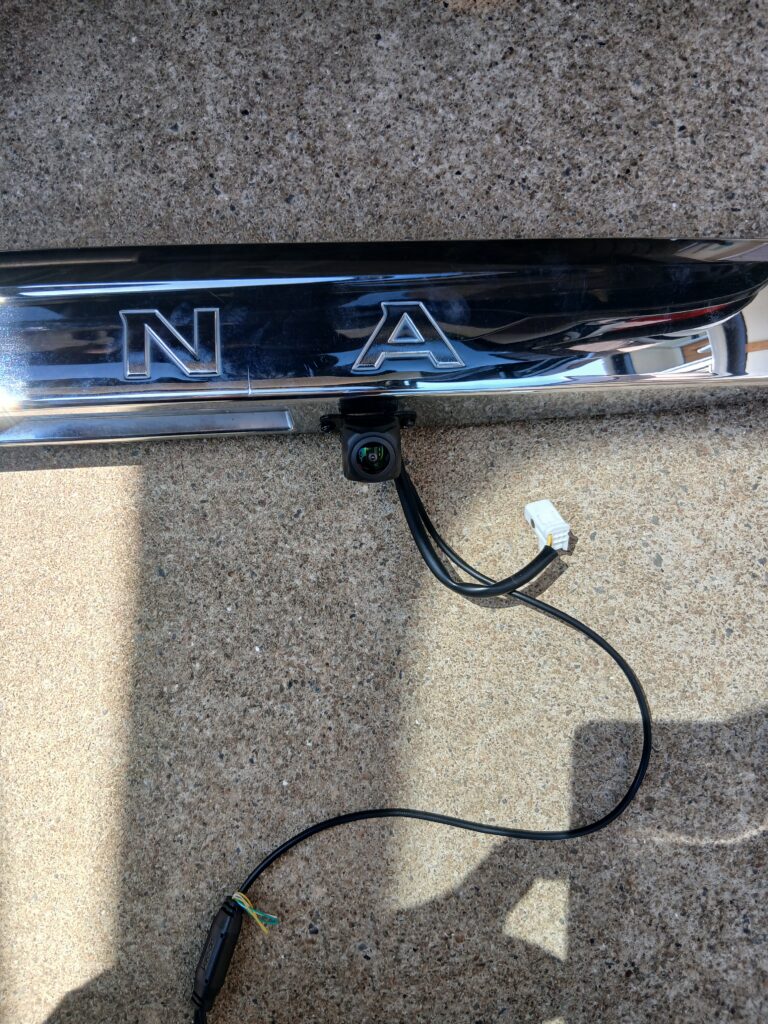

ビスでステーをガッチリ固定。これでカメラの土台は完璧！……と思ったのですが、ここに最大の落とし穴が潜んでいました。
ステップ3：地獄の「リアゲート内」と「ゴムジャバラ」の配線通し
ここからが今回、一番時間がかかった超難所です。 カメラの配線をリアゲートの鉄板の隙間に手探りで通していきますが、内部の構造に引っかかって大苦戦。
さらに車外から車内（天井裏）へ引き込むため、雨漏り防止の「ゴムジャバラ」に配線を通します。ここがとにかく狭い！配線通しを使い、シリコンスプレーを内部に吹き付けながら、少しずつ揉むようにしてようやく貫通させました。
ステップ4：ナビ裏への結線と、絶望のテスト点灯

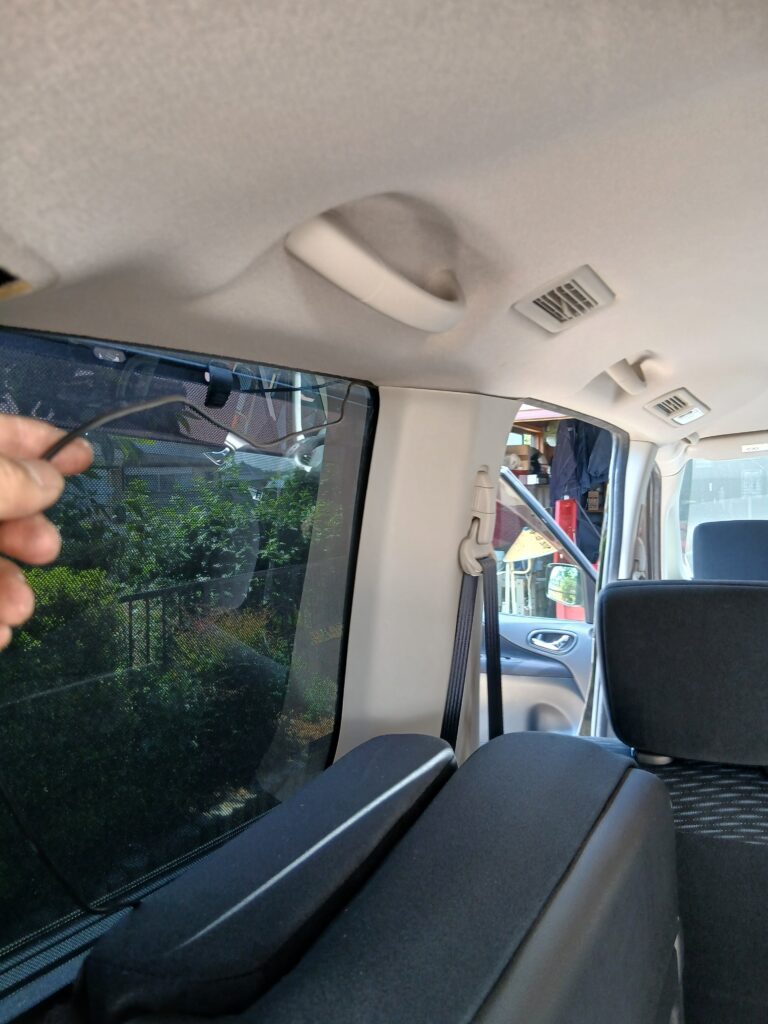

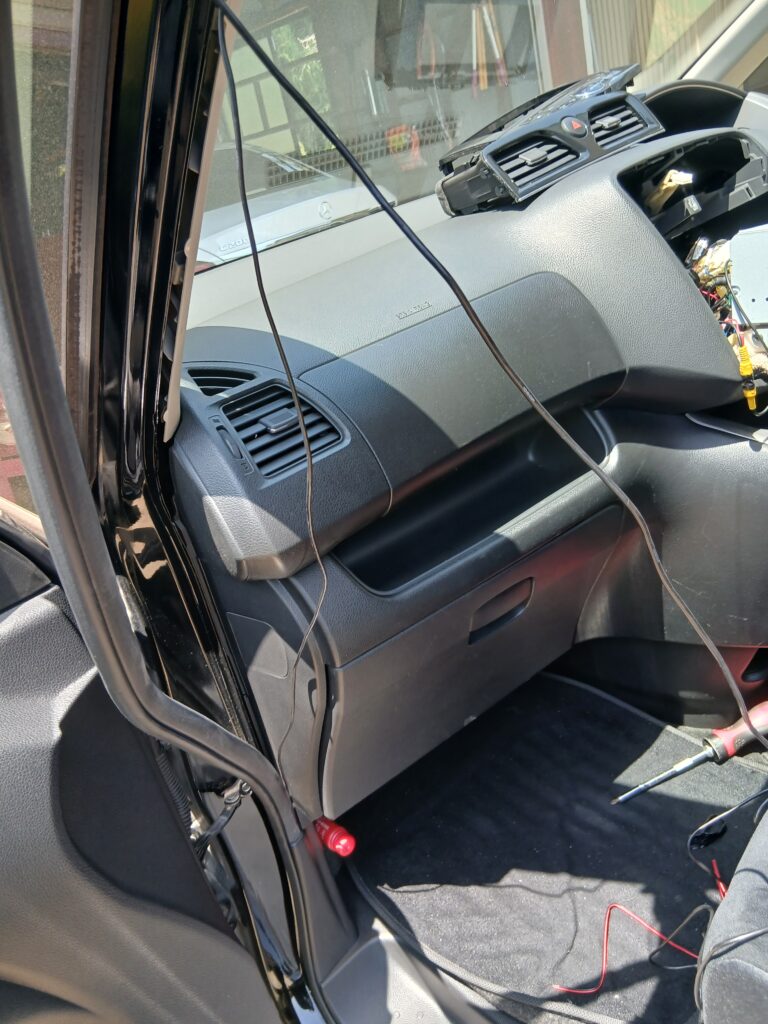

なんとか車内に引き込んだ映像配線を、ルーフライニングの裏に隠しながらフロントまで這わせます。

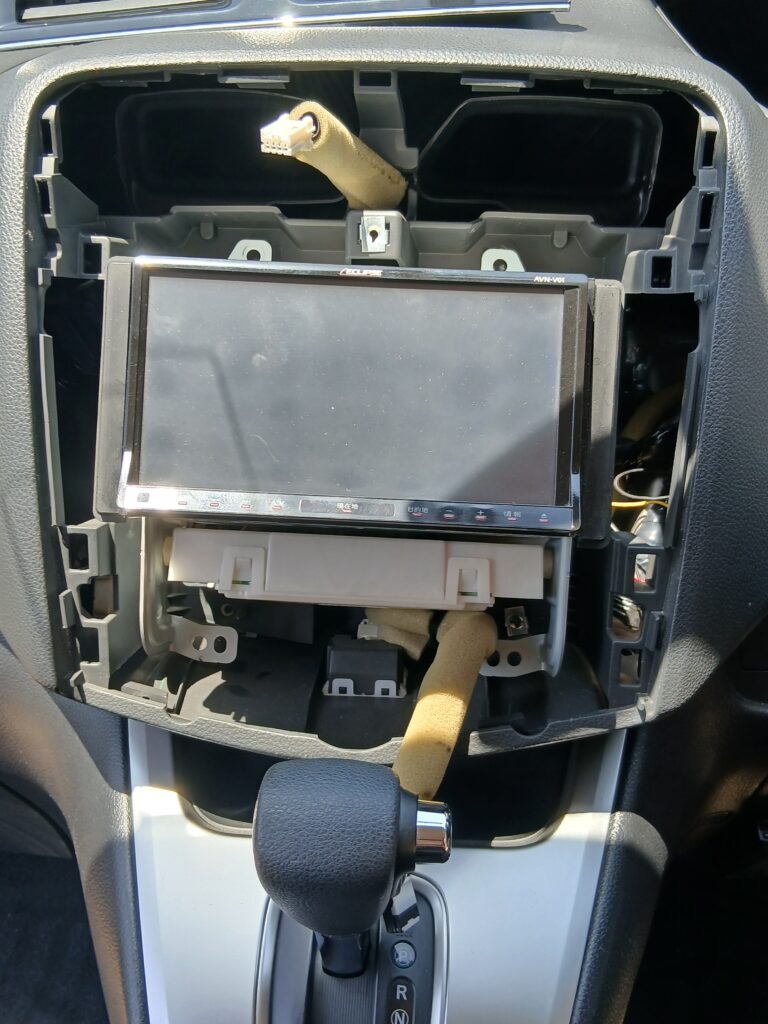

インパネをバラして、イクリプス「AVN-V01」を引き出します。

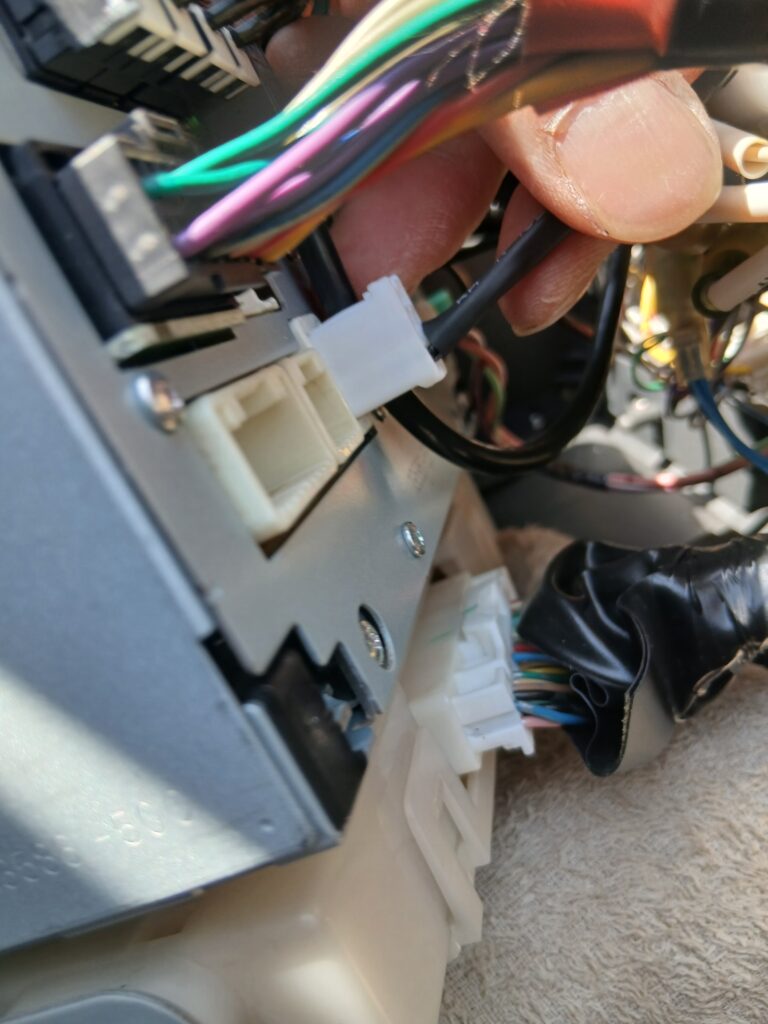

ナビ裏の4ピンカメラ入力端子に、1,000円で購入した変換ハーネス（写真の白いコネクタ）を接続。そこに4,000円のカメラから伸びてきたRCA配線を合体させます。
すべてが繋がり、ワクワクしながらギアを「R」に入れたその瞬間……目に入ってきたのは、上下真っ逆さまに映る景色でした（絶望）。
ステップ5：痛恨のタイムロス！カメラの向き修正
格安カメラは本体の上下が本当に分かりづらい！よく確認したつもりでしたが、ステーに対してカメラを完全に逆さまに付けてしまっていました。再びリアゲート側に戻り、カメラを外して正しい向きへリカバリー。このやり直しが、作業時間を大きく引き延ばした最大の要因です。
4. 【感動の瞬間】たった5,000円で手に入った完璧な後方視界
カメラの向きを修正し、今度こそ運命のリベンジテストです。

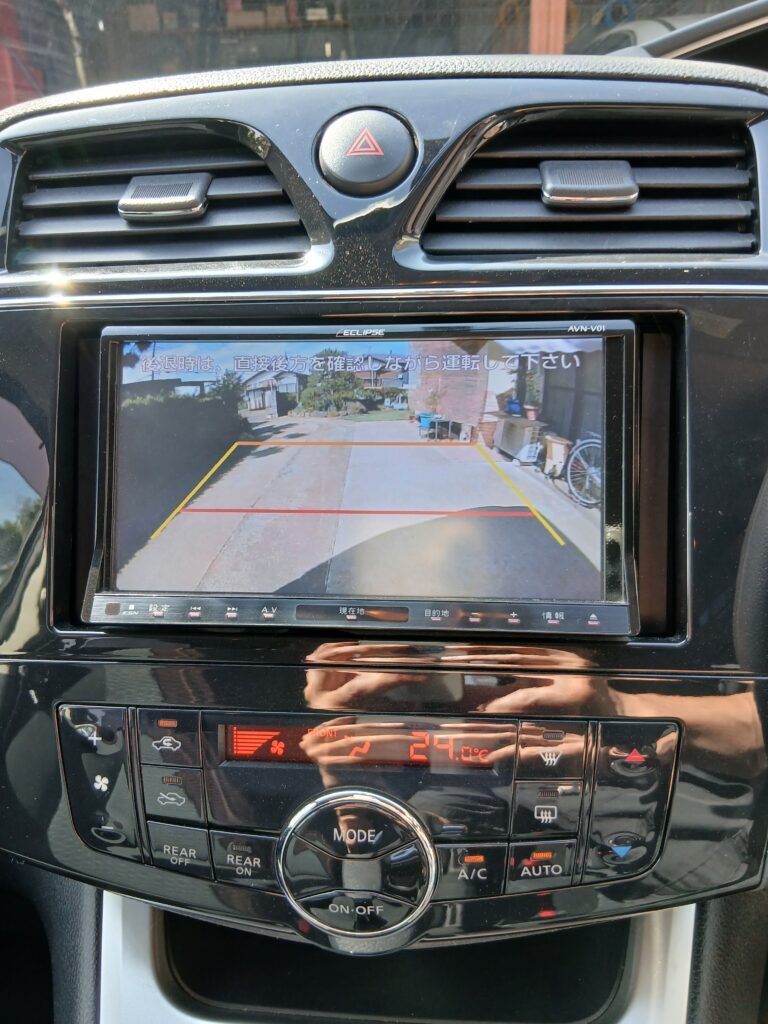

映った！！！ちゃんと地面が下にあります（笑）。AVN-V01の画面にクッキリ綺麗に後方データが表示されました。ガイドラインもバッチリで、4時間の苦労が報われた瞬間です！

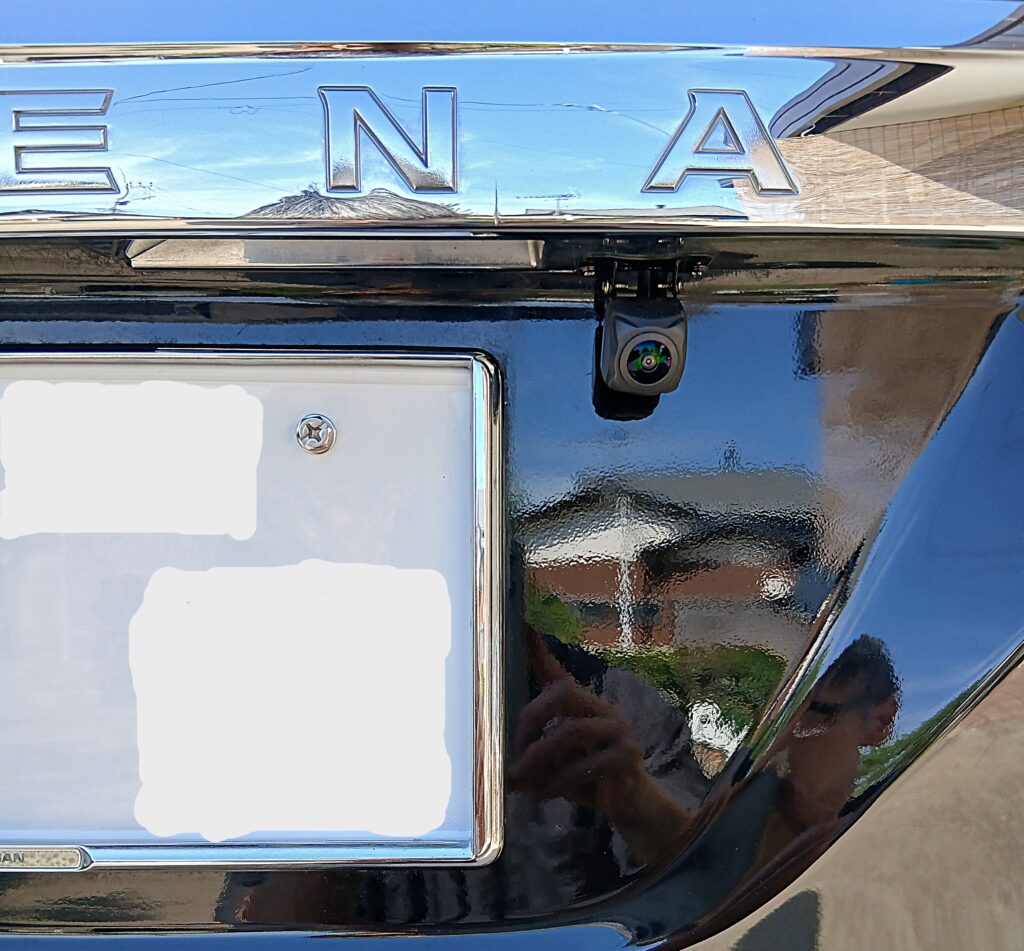

外観も、苦労して穴開け加工した甲斐あって、まるで純正オプションかのように綺麗に収まりました。
ナンバープレート上部にスッキリと鎮座するカメラ。紆余曲折あっただけに、この達成感はひとしおです。
5. まとめ：3〜4時間かける価値は大いにあり！
今回は初めての作業、さらに「配線延長」「カメラ逆さま事件」が重なり、3〜4時間という大手術になってしまいました。
しかし、先日のヘッドライトとスモールランプのLED化に続き、このバックカメラが付いたことで、我が家のセレナの安全性は一気に現行車レベルへと跳ね上がりました。
何より、主に運転する妻が「これで後ろがよく見える！やっと普通の車になった（笑）」と大喜びしてくれたのが、すべての苦労に対する最高の報酬です。
「格安ナビ付きの中古車を買ったけどバックカメラがない」という方は、ぜひこの「汎用カメラ（4,000円）＋変換ハーネス（1,000円）」の総額5,000円セットで挑戦してみてください！
これから挑戦する方へ、私からの最大のアドバイスはこれです。 「リアゲートに固定して配線を通す前に、必ず一度ナビに仮接続して『映像の上下が合っているか』を確認してください！」
これをするだけで、私のよう無駄な時間を過ごさずに済みます（パーツのリンクは記事冒頭にあります）。質問や「ここはどうやったの？」という点があれば、ぜひコメント欄へどうぞ！
1級整備士RTの泥臭いDIYは、まだまだ続きます！
