対象車両： マツダ・デミオ（型式：DBA-DE3FS／エンジン型式：ZJ）
作業内容： オルタネーター交換、ウォーターポンプ交換、クーラント補充・エア抜き
関連する実体験： 走行距離20万km超の車両を車検点検で確認
記事の位置づけ： 異音診断・オルタネーター交換編に続く、ウォーターポンプ交換編
※この記事にはアフィリエイト広告（PR）が含まれます。記事内で紹介している商品・サービスを経由して購入された場合、当サイトが紹介料を受け取ることがあります。
重要： この記事は、私が実際に確認した車両の整備記録です。同じ型式でも年式・仕様・部品の状態によって作業方法が異なる場合があります。冷却水やベルト、発電系統に関わる作業は、やけど・巻き込まれ・ショート・冷却不良につながる危険があります。十分な知識、工具、安全な作業場所がない場合は、整備工場へ依頼してください。
この記事で分かること
•回転数に同調する異音をどのように切り分けたか
•オルタネーター交換後も異音が残った理由
•ウォーターポンプのガタを確認した方法
•実際に行ったウォーターポンプ交換の流れ
•クーラント補充とエア抜きで注意したこと
•DIYではなく整備工場へ任せるべき判断基準
デミオで発生した異音の状況
義弟から車検点検で預かったのは、走行距離20万kmを超えたマツダ・デミオ（DBA-DE3FS、ZJエンジン）です。20万km超えともなると、車もあちこちから「そろそろ私も見てください」と言ってくるようになります。
このデミオの異音については、前の記事で先にオルタネーターを点検・交換しています。回転数に同調する異音を確認し、サウンドスコープでオルタネーターから大きな音が出ていると判断したためです。
預かった時点で、エンジンルームから「ゴロゴロ」という鈍い音が出ていました。アクセルを操作するとエンジン回転数に合わせて音が大きくなり、室内にも響いてきます。
前編でオルタネーターをリビルト品へ交換したところ、オルタネーターから出ていた唸り音は改善しました。しかし、室内まで響いていた本命の「ゴロゴロ音」はまるで「私はまだここにいます」と言わんばかりに残っています。そこで、オルタネーター交換作業の際に確認していた周辺プーリーを、あらためて点検することにしました。
このような異音では、補機ベルトで駆動される部品のベアリングやプーリー、ベルトそのものなどを順番に確認します。音だけで部品を断定すると、今回のように近接した部品の音を取り違えることがあります。
前編でオルタネーターを交換しても異音が残った
音の発生源を確認するため、ボンネットを開け、周囲の安全を確認してエンジンを始動しました。回転数を変化させながら、メカニック用のサウンドスコープで補機類の音を聞き比べます。
この時点では、オルタネーターから特に大きな唸り音が聞こえました。オルタネーターは発電機なので、ベアリングなどに異常がある状態で使い続けると、発電不良や走行不能につながる可能性があります。そこで前編では、まずオルタネーターをリビルト品へ交換しました。
しかし、交換後にエンジンを始動して確認すると、オルタネーター由来と考えられた唸り音は小さくなったものの、室内に響くゴロゴロ音は残りました。つまり、最初に聞こえた異音は一つではなく、オルタネーターと別の補機類から複数の音が出ていたことになります。
ただし、エンジン回転中の診断は、回転部やベルトへの巻き込まれに注意が必要です。衣服や工具を近づけず、手を入れた状態でエンジンを始動しないでください。
オルタネーター交換後も異音が残った
オルタネーターを交換してエンジンを始動すると、オルタネーターから出ていた唸り音は小さくなりました。しかし、室内に響く「ゴロゴロ」という本命の異音は残っています。
ここで分かったのは、最初に聞こえた音が一つではなかったということです。オルタネーターの音は改善しましたが、別の部品から出ている音が残っていました。
部品交換後に症状が残った場合は、最初の診断がすべて間違いだったと考えるのではなく、複数の異音が重なっていないかを再確認することが重要です。
オルタネーター交換作業中にウォーターポンプのガタへ気づいた
前編のオルタネーター交換作業では、ベルトを外した状態で補機類のプーリーを一つずつ手で回し、回転の感触と軸方向のガタを確認していました。

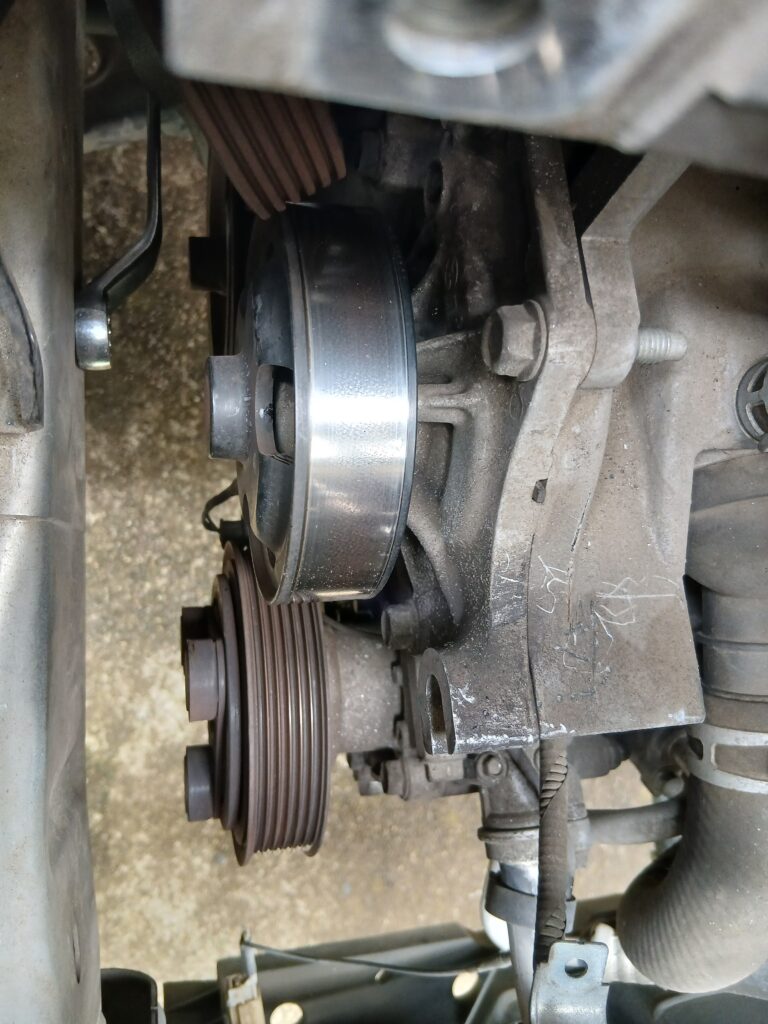

その際、オルタネーターのすぐ隣にあるウォーターポンプのプーリーに、わずかなガタと異常な感触がありました。ZJエンジンではオルタネーターとウォーターポンプが近い位置にあるため、ウォーターポンプのベアリング音が周辺部品に伝わり、音源を判断しにくくしていた可能性があります。
オルタネーター交換後もゴロゴロ音が残ったことと、この時に確認したウォーターポンプのガタを合わせ、残っている異音はウォーターポンプのベアリング摩耗が原因だと判断しました。これが今回の記事でウォーターポンプ交換を行うことになった経緯です。
今回の診断結果： オルタネーターは実際に唸り音を発生していましたが、室内に残ったゴロゴロ音の主な原因は、ウォーターポンプ側のベアリングのガタでした。

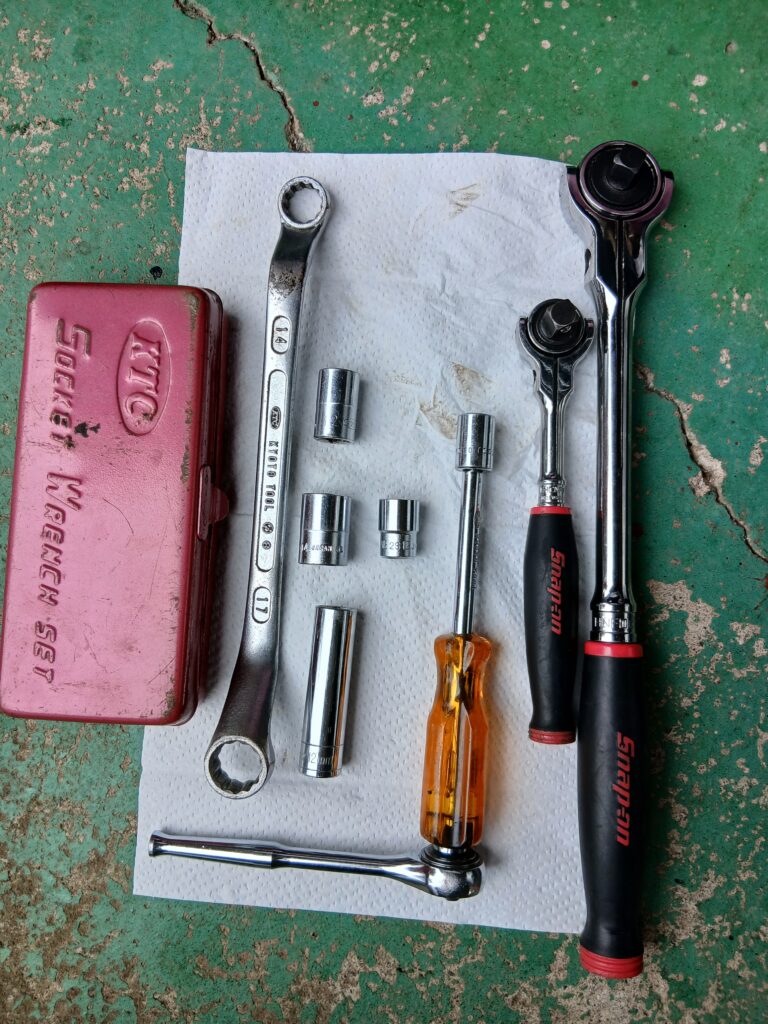

🔧 今回使用した主な工具たち
今回活躍してくれた精鋭工具たちです。狭いエンジンルームの隙間にアクセスするため、ラチェットの長さやソケットの組み合わせがポイントになります。
「一生モノとして使える信頼の工具セットはこちら」
🛠️ ウォーターポンプ交換：作業手順
1. エンジンが冷えていることを確認する
冷却水を扱うため、エンジンが十分に冷えている状態で作業します。熱い状態でラジエーターキャップや冷却系統を開けると、クーラントが噴き出してやけどをする危険があります。
車両を平坦で安定した場所に止め、必要に応じて輪止めを使用します。車体を持ち上げる場合は、ジャッキだけで支えた状態で車両の下に入らないでください。
2. バッテリーのマイナス端子を外す
オルタネーターのB端子は常時電源につながっています。ショートを防ぐため、作業開始前にバッテリーのマイナス端子を外します。
端子を外した後は、外した端子が不用意に戻らないようにしておきます。車両の時計や設定がリセットされる場合があるため、必要な情報は事前に確認してください。
3. ファンベルトの取り外し
この車両では、オートテンショナーを14mmのめがねレンチで動かしてベルトの張力を抜き、ベルトをプーリーから外しました。
ベルトを外す前に、ベルトの通り道を写真で記録しておくと、組み付け時の掛け間違いを防げます。ベルトにひび割れ、ほつれ、異常な摩耗がある場合は、同時交換を検討します。

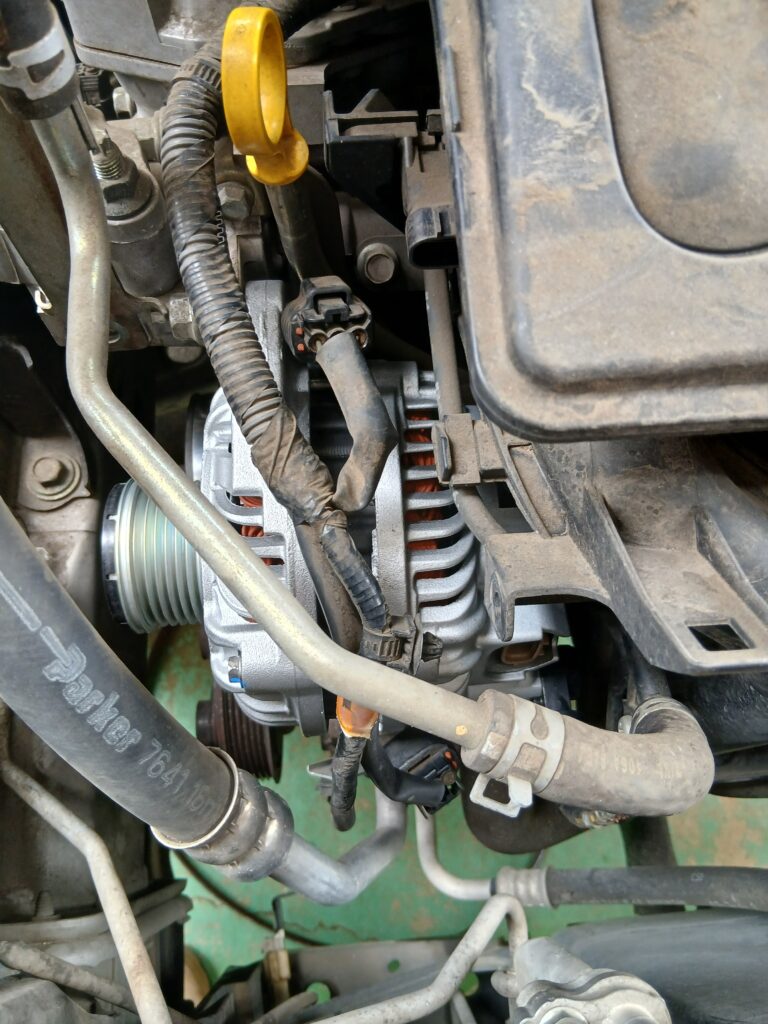

4. オルタネーターを取り外す

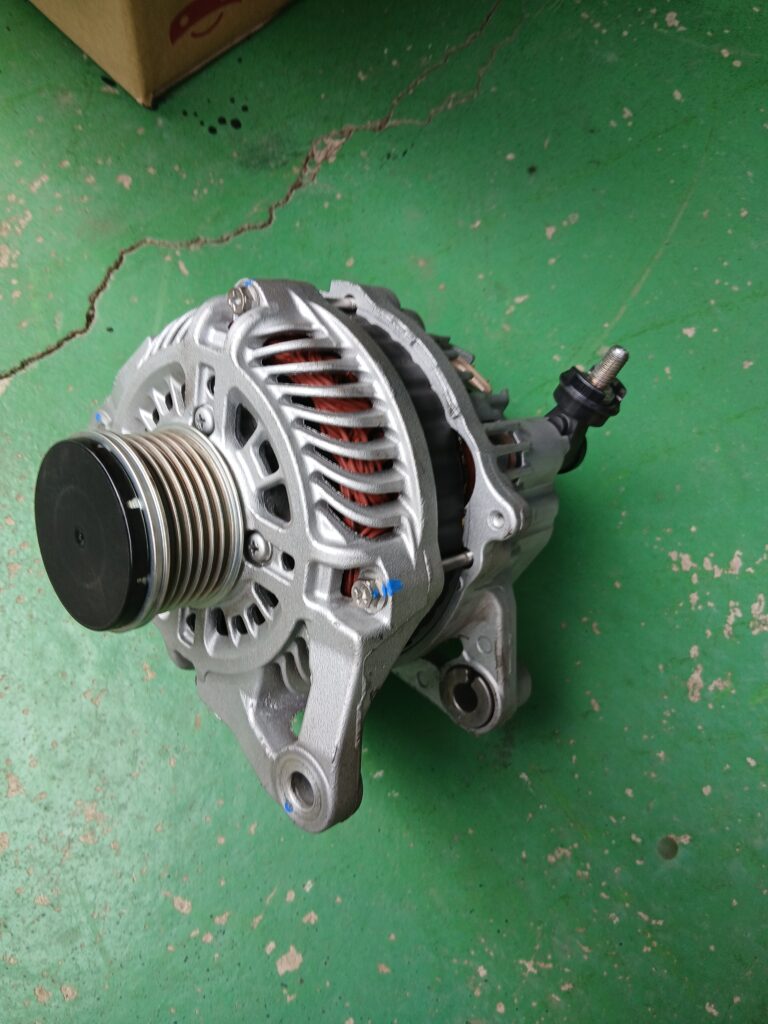

ウォーターポンプはオルタネーターの奥（下側）に隠れているため、まずは前回付けたばかりのオルタネーターを再び外します。
- オルタネーター裏側のコネクターと、プラスチックキャップを外しB端子を切り離します。
- 作業スペースを確保するため、干渉するエアコンラインのクランプを外して少し横にずらしておきます。
- オルタネーターを固定している上下の取り付けボルト2本を外します。
- ヘッドライト裏のスペースが少し狭くて知恵の輪状態になりますが、傷をつけないよう慎重にオルタネーター本体を上から抜き取ります。
5. ウォーターポンプの取り外し

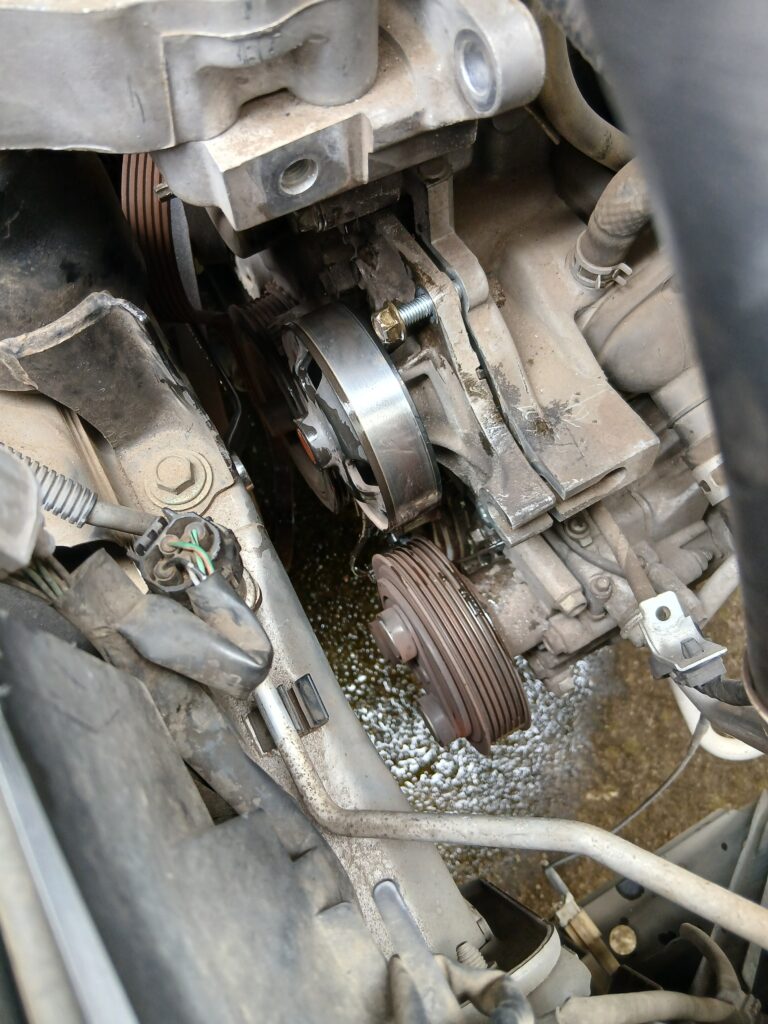

オルタネーターが退くと、目の前にウォーターポンプが完全に姿を現します。
ウォーターポンプのプーリーを固定している、あるいは本体をブロックに固定している12mmのボルト計4本を外します。ボルトを緩めると同時に、内部から古いクーラント（冷却水）が一気に抜けてくるので、下に受け皿を忘れずにセットしておきましょう。
実車の仕様や部品によってボルト位置・数量が異なる可能性があるため、無理に工具を掛けず、外した部品と交換部品を照合してから作業してください
6. 新旧部品の比較と新品の取り付け

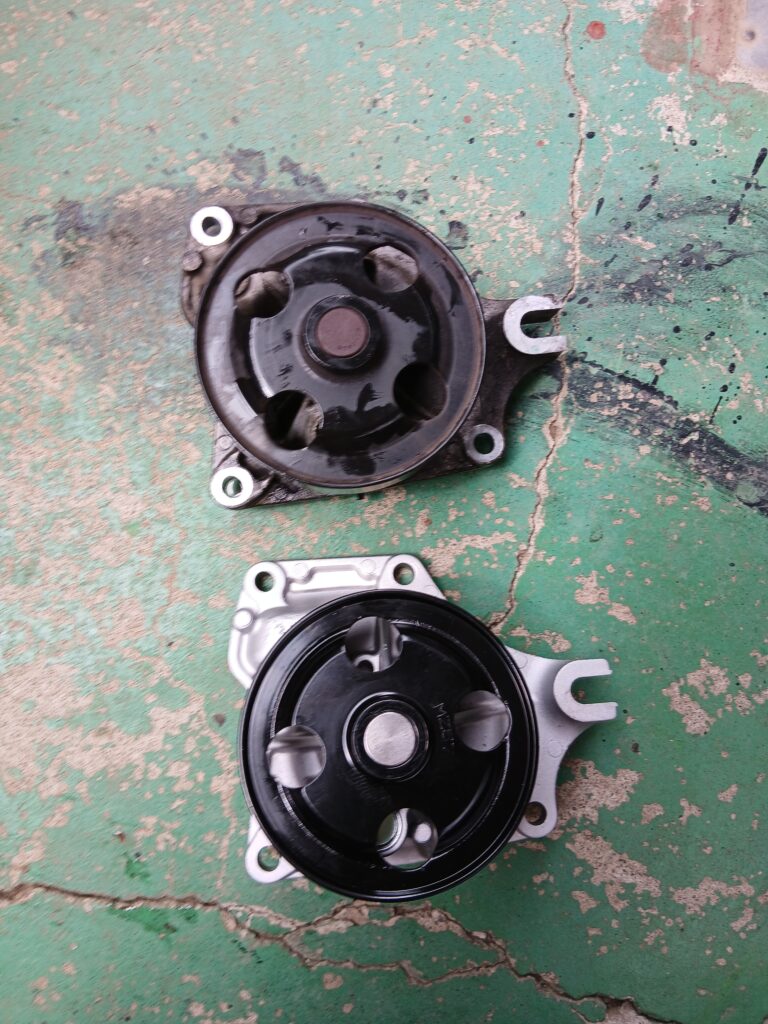

外した古いウォーターポンプと、今回用意したピカピカの新品ウォーターポンプです。手で回してみると、古い方はやはり内部のベアリングがゴロゴロと鳴り、ガタが発生していました。これでは室内に音が響くわけです。新品部品と比較し、取り付け面、ボルト位置、プーリー形状が合っていることを確認します。
ディーラーや整備工場でオルタネーターとウォーターポンプを同時交換してもらうと、工賃を合わせて数万円以上の出費になりますが、ネットでリビルト品や優良社外パーツを自分で手配してDIYすれば、部品代だけで済むため圧倒的に高額な工賃を浮かせることができます！
※購入する際は、ご自身のデミオの年式や型式（DE3FSなど）に適合するか必ず販売ページで確認してくださいね！
取り付け面に残った古いガスケットや汚れを清掃し、新しいガスケットを正しい向きで装着します。ボルトは一気に締め込まず、均等に仮締めしてから、整備書や部品メーカーの指定トルクを優先して本締めします。

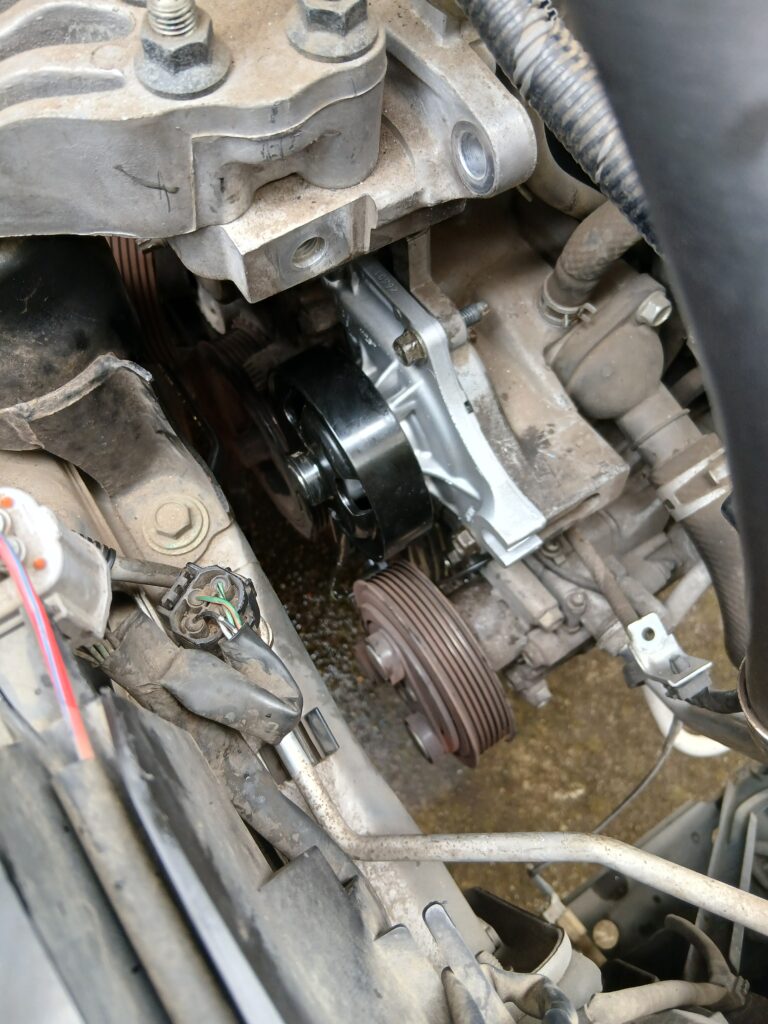

あとは逆の手順で、オルタネーター、コネクター、B端子、エアコンラインのクランプ、ファンベルトを復元します。ベルトがすべてのプーリーに正しく掛かっていることを、始動前に必ず確認します。
💧 最終仕上げ：クーラントの注入とエア抜き

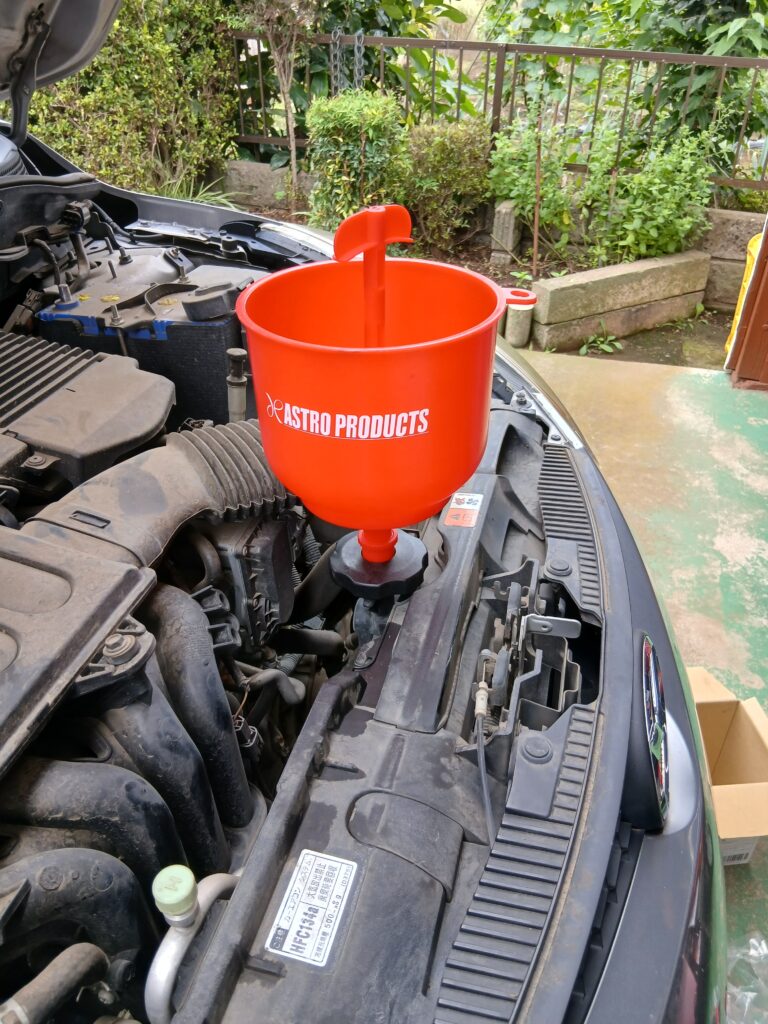

すべての部品が元通りに組めたら、いよいよ最後の重要工程「エア抜き」です。今回はアストロプロダクツ製のクーラントチャージャー（ファンネル）を使用して効率よく作業を行いました。
- ラジエーター側の注入口にチャージャーを確実に取り付ける
- 2.指定されたクーラントを補充する
- 3.ヒーターを温側に設定する
- 4.エンジンを始動し、メーカー指定の手順に従ってエアを抜く
- 5.液面、漏れ、水温、ヒーターの温風を確認する
- 6.エンジン停止後、十分に冷ましてから液面を再確認する
- エア抜き中は、冷却水の飛散や電動ファンの突然の作動に注意します。ファンが回ることだけを完了条件にせず、液面、水温、漏れ、ヒーターの効きなどを総合的に確認してください。
- 冷却水が減る、液漏れがある、水温が安定しない、ヒーターが冷たいままなどの症状がある場合は走行を続けず、点検を依頼します。
このアストロプロダクツ製のクーラントチャージャーは、ラジエーター口にガッチリ固定できるため液漏れの心配がなく、一人でも安全・確実にエア抜きができる超便利アイテムです。これがあるだけで水回りのDIY整備のハードルが劇的に下がります！
交換後の結果
エア抜きと各部の確認を終え、エンジンを始動して回転数を変化させました。
結果として、交換前に室内まで響いていた「ゴロゴロ」「ガラガラ」という重い異音は消えました。オルタネーター交換で改善した唸り音と、ウォーターポンプ交換で改善したゴロゴロ音は、別々の原因から出ていたと考えられます。
今回の作業では、20万km超の車両で補機類のベアリング状態を確認できました。異音が一つに聞こえても、近接した部品から複数の音が出ていることがあります。音の大きさだけで部品を断定せず、ベルトを外した状態でのガタや回転の感触も合わせて確認することが重要です。
まとめ：異音修理は「部品交換」より診断が重要
今回のデミオでは、前編で最初に音が大きく聞こえたオルタネーターを交換しました。しかし、室内に響くゴロゴロ音は残りました。そこで、オルタネーター交換時に気づいていた隣のウォーターポンプのガタを手がかりに再確認し、今回の後編でウォーターポンプを交換しました。その結果、残っていたゴロゴロ音も解消しました。
最初から一発で原因を当てられたわけではありません。部品を交換した後の変化を確認し、残った症状をもう一度追いかけたことで、ようやく原因にたどり着きました。異音診断は、車との地道な会話のようなものです。車はしゃべりませんが、音とガタでちゃんとヒントを出してくれます。
回転数に同調する異音がある場合は、次の順番で確認すると原因を絞りやすくなります。
1.ベルト、プーリー、補機類を目視する
2.エンジン停止状態で各プーリーのガタと回転感触を確認する
3.必要な知識と安全設備がある場合に限り、音を比較する
4.一つの部品を交換しても症状が残る場合は、診断をやり直す
5.冷却水や発電系統に関わる作業は、無理をせず専門店へ依頼する
同じDBA-DE3FSでも仕様や部品状態は異なります。異音が大きい、冷却水が漏れている、水温が上がる、バッテリー警告灯が点灯する、ベルトが外れた・傷んでいる場合は、走行せず整備工場へ相談してください。
